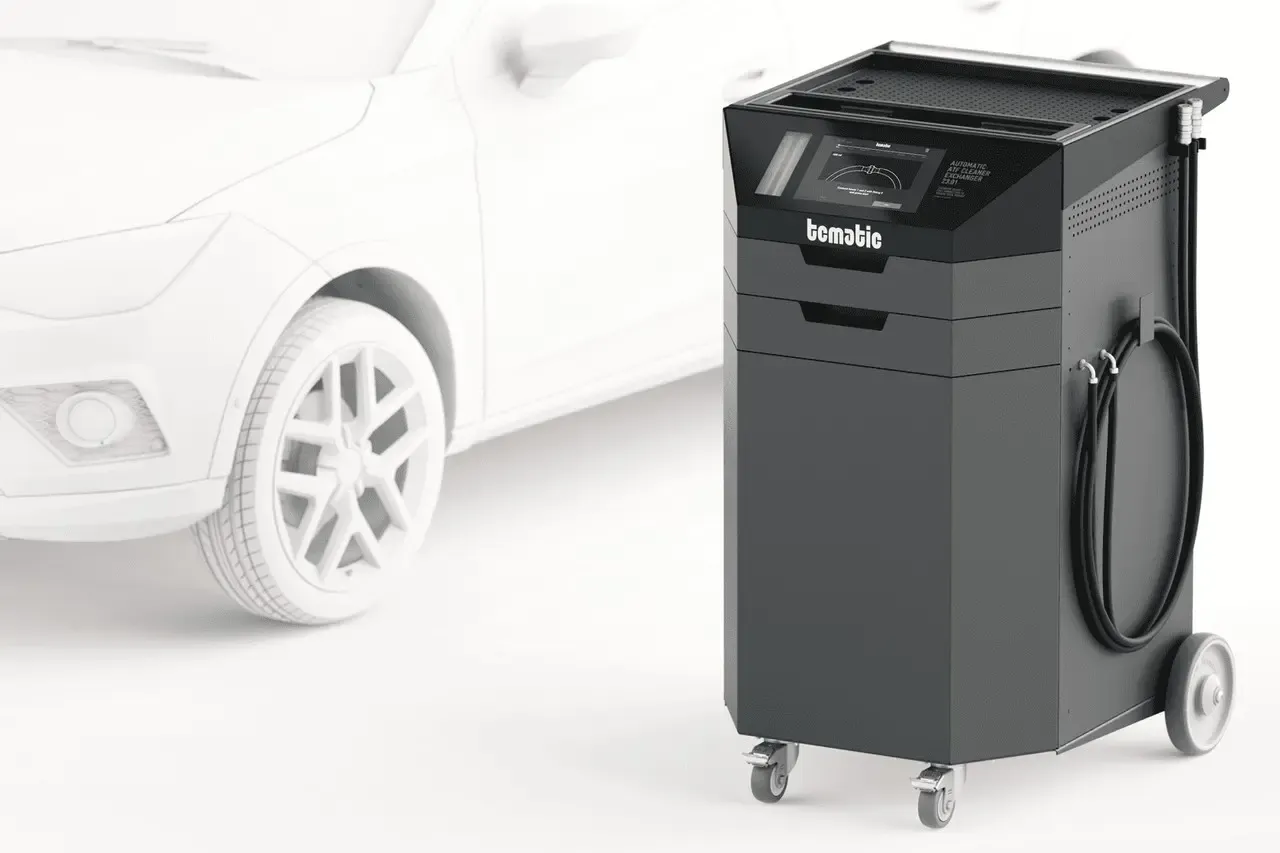

ACE23 TCMATIC – Station de vidange et rinçage de boîte automatique

Description

L’ACE23 de TCMATIC est une station de vidange et de rinçage de boîte de vitesses automatique (ATF exchanger) conçue intégralement par TCMATIC, spécialiste européen de la transmission automatique. Elle rend l’entretien des BVA simple, automatique et précis : l’atelier sélectionne la transmission, la machine charge la procédure adaptée et guide le technicien pas à pas, de la vidange au remplissage à la bonne quantité d’ATF.

Distinguée au German Design Award 2023 (catégorie Excellent Product Design – Industry), l’ACE23 est proposée par GD Pièces à Messimy, près de Lyon, avec démonstration et mise en service.

Ce que fait l’ACE23 dans votre atelier

• Procédure automatique : maintenance « pas à pas » spécifique à chaque modèle de transmission, chargée depuis la base de données (type de filtre, circuit de refroidissement, quantité d’ATF).
• Procédures manuelles : remplissage, vidange et rinçage de l’ATF.
• Nettoyage automatique des tuyaux de service et du circuit de l’échangeur.
• Vidange automatique du réservoir d’ATF usagé par pompage.
• Zéro contamination croisée entre huile neuve et huile usagée.

Base de données : plus de 50 000 applications véhicules

La base de données intégrée couvre plus de 250 transmissions automatiques. Pour chaque boîte, elle indique la spécification et la référence d’ATF, les intervalles d’entretien, le kit de maintenance, les plans et les adaptateurs nécessaires au raccordement. La recherche se fait par véhicule ou par fabricant de boîte. Grâce au Wi-Fi, le logiciel, le firmware et la base de données se mettent à jour automatiquement.

Avec l’abonnement TCMATIC DATA SERVICE, l’écran donne aussi accès à des tutoriels vidéo, fiches techniques, schémas de connexion, notes techniques (codes défaut, symptômes, causes) et manuels de montage.

52 adaptateurs inclus : les principales boîtes du marché

L’ACE23 est livrée avec 52 adaptateurs couvrant notamment :

• ZF : 8HP (45 à 90), 6HP, 9HP, 5HP, 4HP20
• Aisin : 8G30 / 8G45 (Peugeot, Citroën, BMW, Mini), AWF8F45, TF60, TF70, TF-80SC (AF40), AW55-50SN
• Mercedes-Benz : 722.6, 722.9, 725.0, DCT 724.0 / 724.1
• Groupe VAG : DSG, 09D, 09G, 0B5, 0AW, 01J
• Ford / Renault / Volvo : Powershift 6DCT250 et 6DCT450
• Renault, Nissan, Mitsubishi : JF613E, JF015, RE0F06A, AJ0
• Toyota, Lexus, Hyundai, Kia, Mazda : A960, A340, A5HF1, FW6A…
• Flexibles universels (Ø 10, 13 et 15 mm) et raccords rapides 90°

La liste complète des adaptateurs et références est disponible dans l’onglet Documents.

Une station pensée pour l’ergonomie

• Écran tactile couleur 10,1 pouces sous verre trempé, interface en 9 langues
• Réservoirs ATF neuf et usagé de 25 litres à raccord rapide anti-goutte, pesés en continu par 3 balances
• 2 pompes, 2 capteurs de pression, mesure continue de la température et de la pression
• 2 tuyaux de service haute pression de 3,5 m et un tuyau de vidange de 1,5 m, tous anti-goutte
• Plateau de travail XXL (550 × 315 mm) avec grille d’égouttage, 2 tiroirs amovibles
• Châssis en acier 1,5 mm laqué, roues polyuréthane avec frein
• Connectivité Wi-Fi 2,4 / 5 GHz, port Ethernet et port USB

Pourquoi l’acheter chez GD Pièces ?

• Démonstration possible avant achat, à Messimy ou dans votre atelier
• Mise en service et prise en main par nos équipes
• Consommables associés disponibles : ATF, kits d’entretien, nettoyants boîte automatique
• Support technique TCMATIC (avant-vente et SAV) et formations TCMATIC Academy
• Interlocuteur local pour les garages de l’Ouest lyonnais

Questions fréquentes

Quelle est la différence avec une vidange classique de boîte automatique ?
Une vidange par gravité ne remplace qu’une partie de l’ATF. L’ACE23 se raccorde au circuit de refroidissement de la boîte et remplace l’huile avec rinçage et contrôle continu des quantités, selon la procédure du constructeur.

L’ACE23 est-elle compatible avec les boîtes à double embrayage ?
Oui, des adaptateurs sont prévus pour les DSG VAG, les Powershift 6DCT250/450 et les DCT Mercedes 724.0/724.1. La base de données indique, pour chaque véhicule, la procédure et l’adaptateur à utiliser.

La base de données est-elle mise à jour ?
Oui, automatiquement via la connexion Wi-Fi au serveur TCMATIC. L’accès aux contenus TCMATIC DATA SERVICE (vidéos, fiches techniques) se fait sous abonnement.

Le prix comprend-il la mise en service ?
Contactez-nous au 04 37 20 14 41 pour connaître les conditions en cours (mise en service, kit de démarrage, livraison).
